您当前的地位:首页 / 产品展示 / 排泥阀 / 隔阂快开排泥阀 diaphragm quick open mud valve JM744-10
产品展示
产品详情

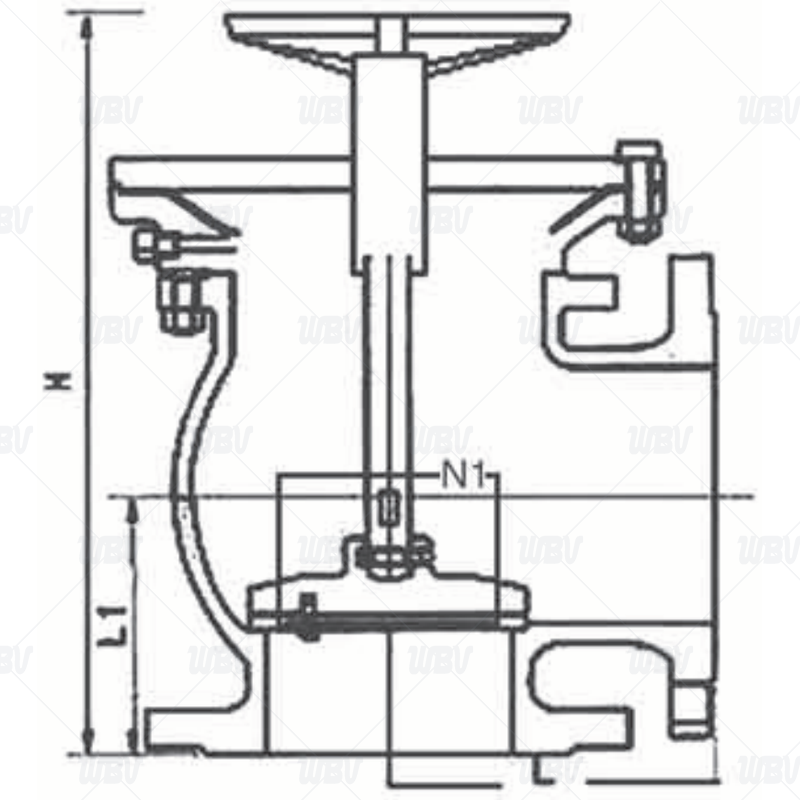

产品图纸
产品尺寸
| DN | L1 | L | H | D | D1 | N-d | N1 |
| 50 | 110 | 142 | 292 | 160 | 125 | 4-19 | 50 |
| 65 | 110 | 151 | 292 | 180 | 145 | 4-19 | 65 |
| 80 | 118 | 151 | 300 | 195 | 160 | 8-19 | 72 |
| 100 | 125 | 151 | 318 | 215 | 180 | 8-19 | 72 |
| 150 | 150 | 181 | 415 | 280 | 240 | 8-23 | 117 |
| 200 | 176 | 218 | 510 | 335 | 295 | 8-23 | 155 |
| 250 | 223 | 256 | 615 | 405 | 355 | 12-23 | 238 |
| 300 | 280 | 317 | 710 | 460 | 410 | 12-23 | 265 |
| 350 | 280 | 317 | 710 | 520 | 470 | 16-23 | 265 |
| 400 | 310 | 380 | 835 | 580 | 525 | 16-28 | 315 |
| 450 | 310 | 380 | 835 | 640 | 585 | 20-28 | 315 |
技术资料
1.设计尺度 CJ/T 196-2004
2.法兰尺度 GB/T 17241-2024
3.试验与检验 GB/T 13927-2022
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | QT450 | 5 | 膜片 | NR |
| 2 | 中仓 | QT450 | 6 | 轴 | 2Cr13 |
| 3 | 阀盖 | QT450 | 7 | 阀瓣 | QT450+NR |
| 4 | 高低压板 | 冲压板 |
