结构特点:
本产品由主阀和泄压导阀、球阀及收受系统组成,主阀选取全通路、直流式、流线型设计,并选取膜片式或活塞式两类结构。本阀门利用泄压导阀设定泄压压力,调节导阀的弹簧能够设定分歧的泄压值。通过主阀节造室节造阀门启关,实现泄压职能。本产品由主阀和泄压导阀及收受系统等进行水压自力节造,不再必要其它附加装置和能源,结构单一靠得住,压力节造正确,守护保养轻便。
工作特点
通过液压导管的压力传递,使主阀滑盘(阀瓣)仿照导阀的作为。只有上游压力低于导阀的设定值,导阀关关,上游压力作用在隔阂上方,使主阀维持关关。一旦上压力升到超过导阀的设定压力,导阀开启,大量泄水降压至设定值才缓慢安稳关关,不产生二次水锤。
1、关关缜密靠得住。主阀密封选取橡胶密封环密封,关关动力由主阀节造室自动形成,维持相宜关关力,密封寿命和靠得住性高。
2、操作方便,无需为阀门另配电控系统和其它附加装置。
3、节造压力不受流量等成分影响泄压正确。
产品详情

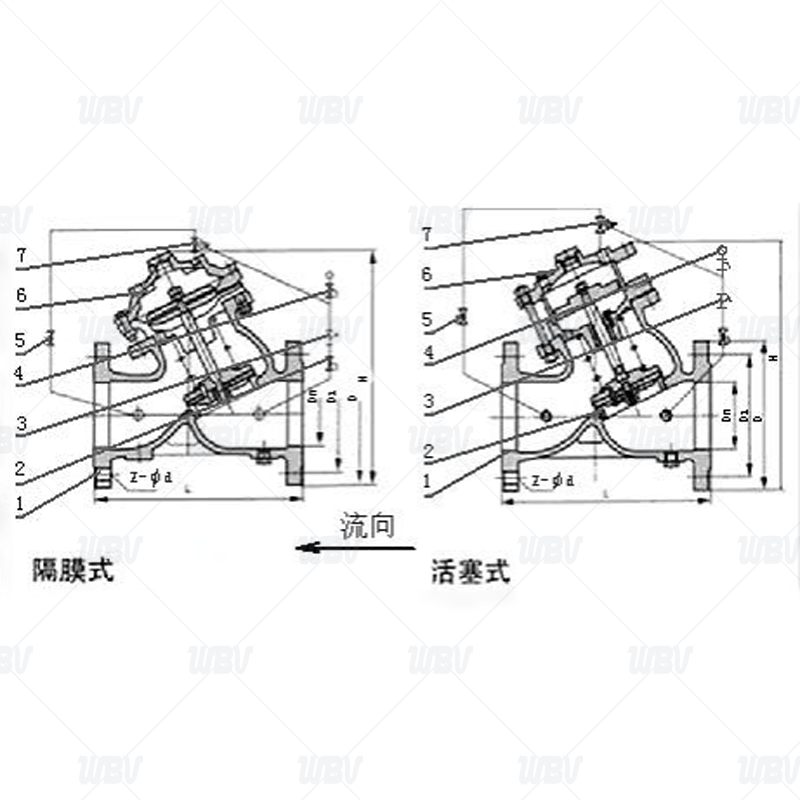

产品图纸

产品尺寸
| DN | L | PN10 | PN16 | PN25 | ||||||
| D | D1 | Z-Фd | D | D1 | Z-Фd | D | D1 | Z-Фd | ||
| 50 | 205 | 165 | 125 | 4-Ф18 | 165 | 125 | 4-Ф18 | 165 | 125 | 4-Ф18 |
| 65 | 208 | 185 | 145 | 4-Ф18 | 185 | 145 | 4-Ф18 | 185 | 145 | 4-Ф18 |
| 80 | 240 | 200 | 160 | 8-Ф18 | 200 | 160 | 8-Ф18 | 200 | 160 | 8-Ф18 |
| 100 | 280 | 220 | 180 | 8-Ф18 | 220 | 180 | 8-Ф18 | 235 | 190 | 8-Ф22 |
| 125 | 355 | 250 | 210 | 8-Ф18 | 250 | 210 | 8-Ф18 | 270 | 220 | 8-Ф26 |
| 150 | 362 | 285 | 240 | 8-Ф22 | 285 | 240 | 8-Ф22 | 300 | 250 | 8-Ф26 |
| 200 | 420 | 340 | 295 | 8-Ф22 | 340 | 295 | 12-Ф22 | 360 | 310 | 12-Ф26 |
| 250 | 520 | 395 | 350 | 12-Ф22 | 405 | 355 | 12-Ф26 | 425 | 370 | 12-Ф30 |
| 300 | 595 | 445 | 400 | 12-Ф22 | 460 | 410 | 12-Ф26 | 485 | 430 | 12-Ф30 |
| 350 | 620 | 505 | 460 | 16-Ф22 | 520 | 470 | 16-Ф26 | 555 | 490 | 16-Ф33 |
| 400 | 710 | 565 | 515 | 16-Ф22 | 580 | 525 | 16-Ф30 | 620 | 550 | 16-Ф36 |
| 450 | 780 | 615 | 565 | 20-Ф26 | 640 | 585 | 20-Ф30 | 670 | 600 | 20-Ф36 |
| 500 | 815 | 670 | 620 | 20-Ф26 | 715 | 650 | 20-Ф33 | 730 | 660 | 20-Ф36 |
| 600 | 895 | 780 | 725 | 20-Ф30 | 840 | 770 | 20-Ф36 | 845 | 770 | 20-Ф39 |
| 700 | 1195 | 890 | 840 | 24-Ф30 | 910 | 840 | 24-Ф36 | 960 | 875 | 24-Ф42 |
| 800 | 1320 | 1015 | 950 | 24-Ф33 | 1025 | 950 | 24-Ф39 | 1025 | 990 | 24-Ф48 |
| 1000 | 1310 | 1230 | 1160 | 28-Ф36 | 1485 | 1170 | - | - | - | - |
| 1200 | 1500 | 1455 | 1380 | 32-Ф38 | - | - | - | - | - | - |
技术资料
1.产品设计尺度:CJ/T219-2005
2.结构长度尺度:GB/T12221-2005
3.法兰尺度:GB/T9113.1-2000
4.试验尺度:GB/T13927-2022
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 阀盖 | QT400 | 6 | 缸套 活塞(活塞型) | 2Cr13 |
| 2 | 阀座 阀盘 | H59-1/2Cr13/Q235 | 7 | 膜片(膜片型) | NBR |
| 3 | 密封圈O型圈 | NBR | 8 | 调节阀 球阀 | H59-1 |
| 4 | 阀杆 | 2Cr13 | 9 | 过滤器 | CF8 |
| 5 | 弹簧 | 50CrVA | - | - | - |
装置与调试
1、主阀最佳的装置方式是装置在水平管路上,阀盖朝上。
2、装置时要把稳阀体表水流标示箭头,遵循方向装置。把稳阀体表水流标示箭头,遵循方向装置。
3、装置前要彻底断根管路内的杂物,通水前必须彻底洗濯管路。
4、阀前要装置一只闸阀和一只过滤器,阀后也要装置一只闸阀(见装置示意图),以便于维建。
5、作泄压阀用时,主阀装置在泄压旁路(见装置示意图)。
6、作持压阀用时,主阀串联装置在管线中。
7、调压时,先放松导阀调节螺钉的锁紧螺母,顺使仉拧动导阀调节螺钉为增长压力,反之为降低压力,调好后锁紧调节螺钉。
8、铜过滤器要定期洗濯。
