您当前的地位:首页 / 产品展示 / 铜阀门 / 黄铜内螺纹止回阀 brass FNPT swing check valve H14W-16T
产品展示
产品详情

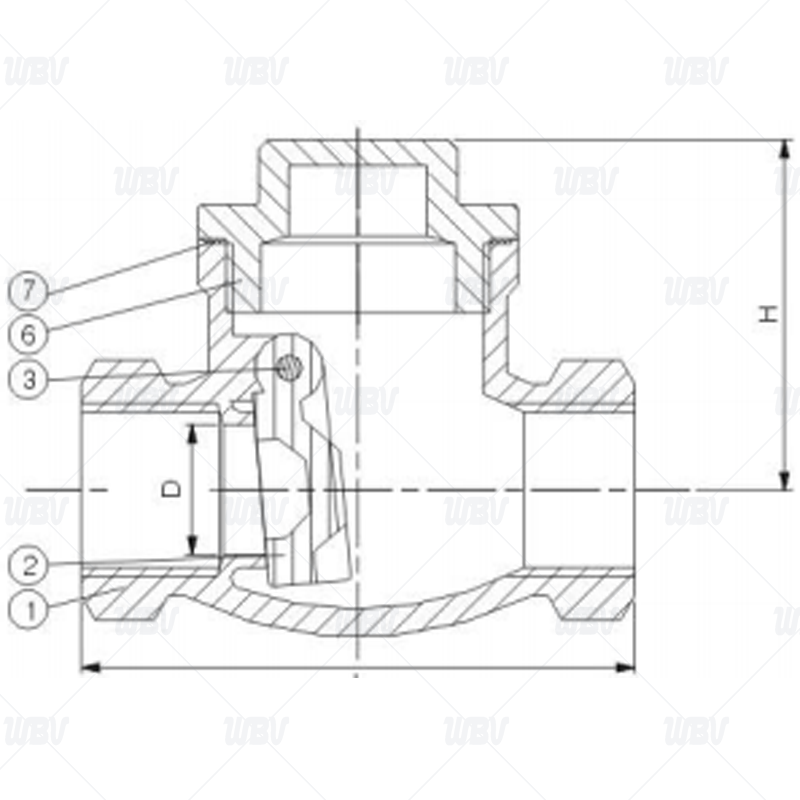

产品图纸
产品尺寸
| NPS | d | L | H |
| 1/2" | 15 | 61 | 32 |
| 3/4" | 20 | 66 | 33 |
| 1" | 25 | 66 | 40 |
| 1 1/4" | 32 | 85 | 48 |
| 1 1/2" | 40 | 96 | 53 |
| 2" | 50 | 113 | 62 |
技术资料
1.执行尺度 GB/T 8464-2023
2.测试尺度 GB/T 13927-2008
3.螺纹衔接尺度 ISO 228-1-2000（GB/T 7307-2001）
4.材质尺度 GB/T 12225-2018
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | H59-1 | 5 | 垫片-A | PTFE |
| 2 | 阀板 | H59-1 | 6 | 并帽 | H59-1 |
| 3 | 铰链销 | H59-1 | 7 | 垫片-B | PTFE |
| 4 | 螺栓 | H59-1 | - | - | - |
