您当前的地位:首页 / 产品展示 / 闸阀 / 法兰暗杆锁关闸阀 flange NS block wedge gate valve PDZ45H-16
产品展示
产品详情

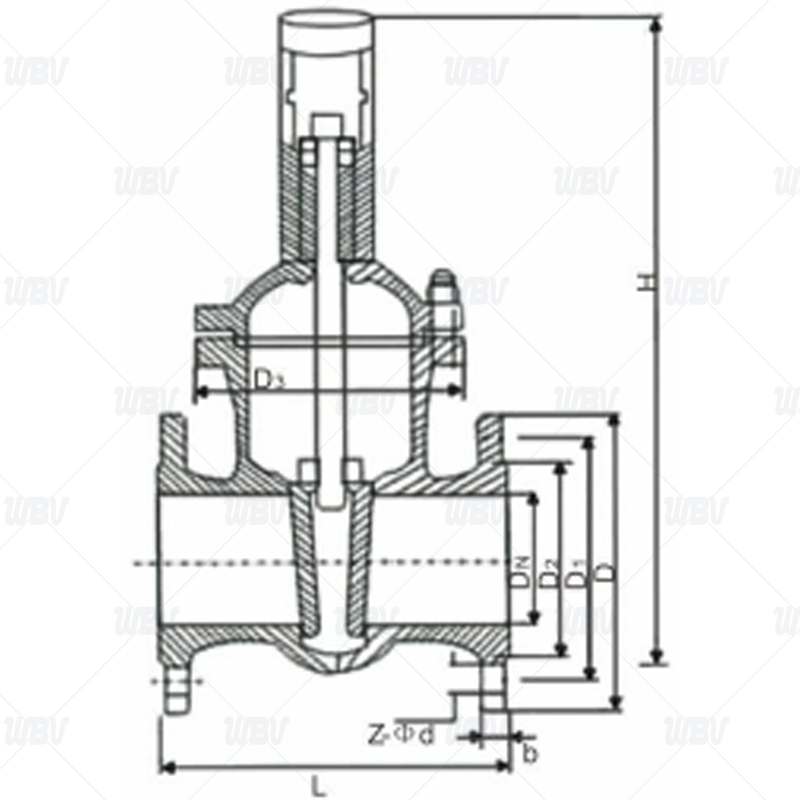

产品图纸
产品尺寸
| 公称压力PN10 | ||||||||
| 公称通径 DN/mm | 尺寸/mm | |||||||
| L | D | D1 | D2 | b | Z-Фd | D3 | H | |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Ф18 | 110 | 320 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Ф18 | 145 | 340 |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-Ф18 | 170 | 365 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-Ф18 | 180 | 390 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-Ф18 | 205 | 430 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-Ф18 | 225 | 480 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-Ф18 | 295 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-Ф23 | 335 | 580 |
| 200 | 400 | 355 | 295 | 265 | 26 | 12-Ф23 | 400 | 680 |
| 250 | 450 | 405 | 355 | 323 | 30 | 12-Ф25 | 475 | 870 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-Ф25 | 530 | 1100 |
技术资料
1.执行尺度GB/T12234-2019
2.结构长度尺度GB/T12221-2005
3.法兰尺寸尺度HG/T9113.1-2000
4.测试尺度JB/T9092-1999
