产品展示
产品详情

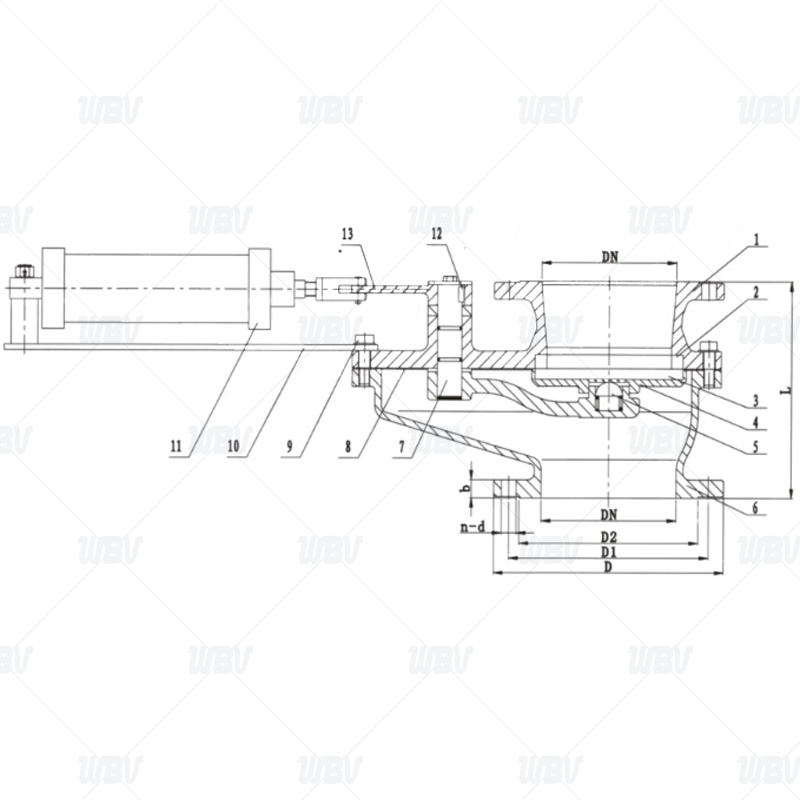

产品图纸
产品尺寸
| DN | PN | L | D | D1 | D2 | b | n-d |
| 80 | 10 | 230 | 200 | 160 | 132 | 20 | 8-18 |
| 100 | 250 | 220 | 180 | 156 | 20 | 8-18 | |
| 125 | 265 | 250 | 210 | 184 | 22 | 8-22 | |
| 150 | 265 | 285 | 240 | 211 | 24 | 8-22 | |
| 200 | 310 | 340 | 295 | 266 | 24 | 8-22 | |
| 250 | 395 | 405 | 350 | 319 | 26 | 12-26 | |
| 300 | 450 | 460 | 400 | 370 | 28 | 12-26 | |
| 350 | 500 | 520 | 460 | 429 | 30 | 16-26 |
技术资料
1.执行尺度GB/T12224-2019
2.结构长度尺度GB/T12221-2005
3.法兰尺寸尺度JB/T 79.1
4.测试尺度JB/T9092-1999
5.标志尺度GB/T12220-2015
6.供货尺度GB/T12252-1989
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | Main body 主阀体 | WCB | 6 | Seat 阀座 | 工程陶瓷 |
| 2 | Gasket 阀盖 | WCB | 7 | Disc Holder阀瓣支架 | WCB |
| 3 | Pneumatic actuator 气动装置 | 铝合金 | 8 | Shaft 轴 | 45# |
| 4 | Spring 弹簧 | 50CrVA | 9 | Double-end stud双头螺柱 | 35CrMoVA |
| 5 | Disc 阀板 | WCB+工程陶瓷 | 10 | Nut 螺母 | 25 |
