您当前的地位:首页 / 产品展示 / 刀闸阀 / 明杆单向密封手动刀闸阀 Unidirectional Knife Gate Valve PZ43X/H-10
产品展示
本阀门由阀板的高低直线活动来开启和关关管路，体积幼结构长度短蹬着点。合用于纸厂，污水厂，矿场，水处置设备，胶质介质，装置空间受限场所，预设有限的系统等多种场所。
产品详情

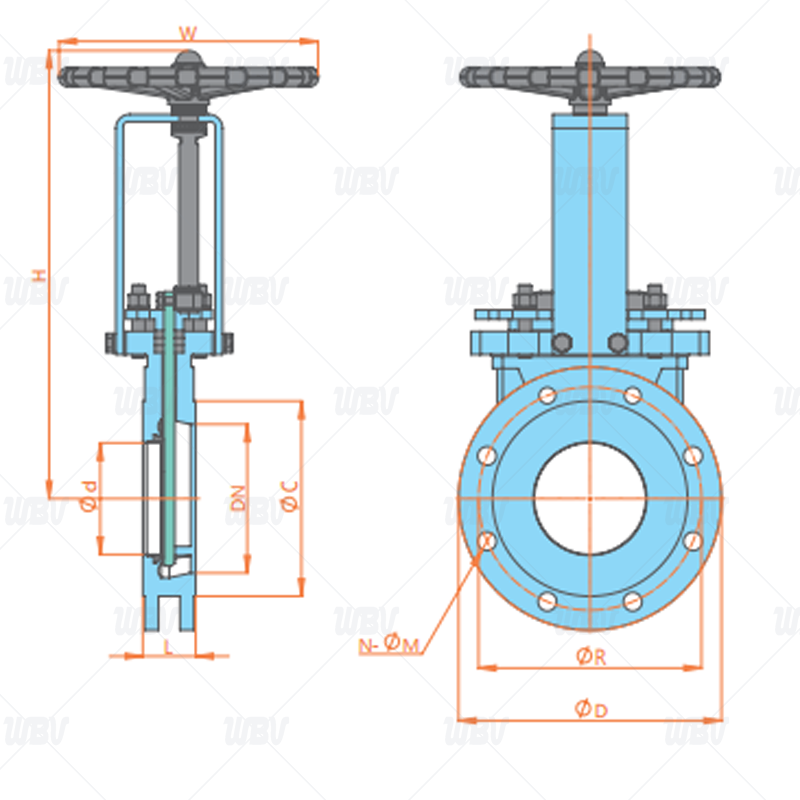

产品图纸
产品尺寸
| DN | Фd | L | ФW | D | R | C | M | A-ФB | H |
| 50 | 50 | 48 | 180 | 165 | 125 | 99 | M16 | 4-18 | 375 |
| 65 | 65 | 48 | 180 | 185 | 145 | 118 | M16 | 4-18 | 410 |
| 80 | 80 | 51 | 220 | 200 | 160 | 132 | M16 | 4-18 | 435 |
| 100 | 100 | 51 | 220 | 220 | 180 | 156 | M16 | 4-18 | 485 |
| 125 | 125 | 57 | 220 | 250 | 210 | 184 | M16 | 8-18 | 540 |
| 150 | 150 | 57 | 280 | 285 | 240 | 211 | M16 | 8-18 | 620 |
| 200 | 200 | 70 | 280 | 340 | 295 | 266 | M20 | 8-23 | 720 |
| 250 | 250 | 70 | 340 | 395 | 350 | 319 | M20 | 12-23 | 855 |
| 300 | 300 | 76 | 340 | 445 | 400 | 370 | M20 | 12-23 | 970 |
| 350 | 350 | 76 | 400 | 505 | 460 | 429 | M20 | 12-23 | 1115 |
| 400 | 400 | 89 | 450 | 565 | 515 | 480 | M24 | 16-27 | 1265 |
| 450 | 450 | 89 | 530 | 615 | 565 | 530 | M24 | 20-27 | 1450 |
| 500 | 500 | 114 | 560 | 670 | 620 | 582 | M24 | 20-27 | 1600 |
| 600 | 600 | 114 | 600 | 780 | 725 | 682 | M27 | 20-30 | 1840 |
技术资料
1.法兰尺度：GB/T9115-88
2.结构长度：GB/T12221
3.压力尺度：GB/T13927-92

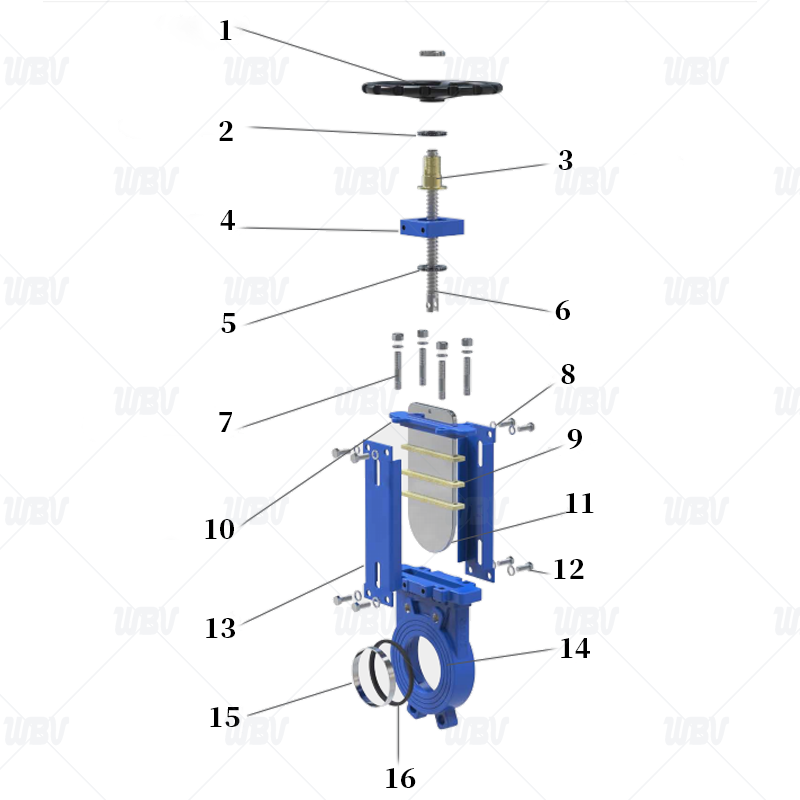

产品零件表
| 编号 | 名称 | 材质 | 编号 | 名称 | 材质 |
| 1 | 手轮 | 铸铁 | 9 | 填料 | PTFE |
| 2 | 平面轴承 | 尺度件 | 10 | 填料压盖 | WCB烤漆 |
| 3 | 阀杆衔接螺母 | 黄铜 | 11 | 闸板 | SS304 |
| 4 | 支架衔接头 | WCB烤漆 | 12 | 螺栓 | A105镀锌 |
| 5 | 平面轴承 | 尺度件 | 13 | 支架 | #20烤漆 |
| 6 | 阀杆 | SS304 | 14 | 阀体 | WCB CF8 CF8M |
| 7 | 压盖双头螺栓 | A105镀锌 | 15 | 密封垫压圈 | SS304 |
| 8 | 弹簧垫圈 | A105烤漆 | 16 | 阀座 | EPDM |
