您当前的地位:首页 / 产品展示 / 全焊接球阀 / 全焊接缩径锁关球阀Q61HF-16 CF8球 在世手柄/T字手柄
产品展示
全焊接球阀，阀门由三段独立的锻压件通过焊接组成一体式而成，确保球阀在允许工况前提下衔接阀体无泄漏 。产品重要利用于:天然气、石油、水等介质，合用于幼区供热、城市燃气、石油化工、钢铁、造船、冶金、发电站、调压站等管路使用 。
产品详情
产品尺寸

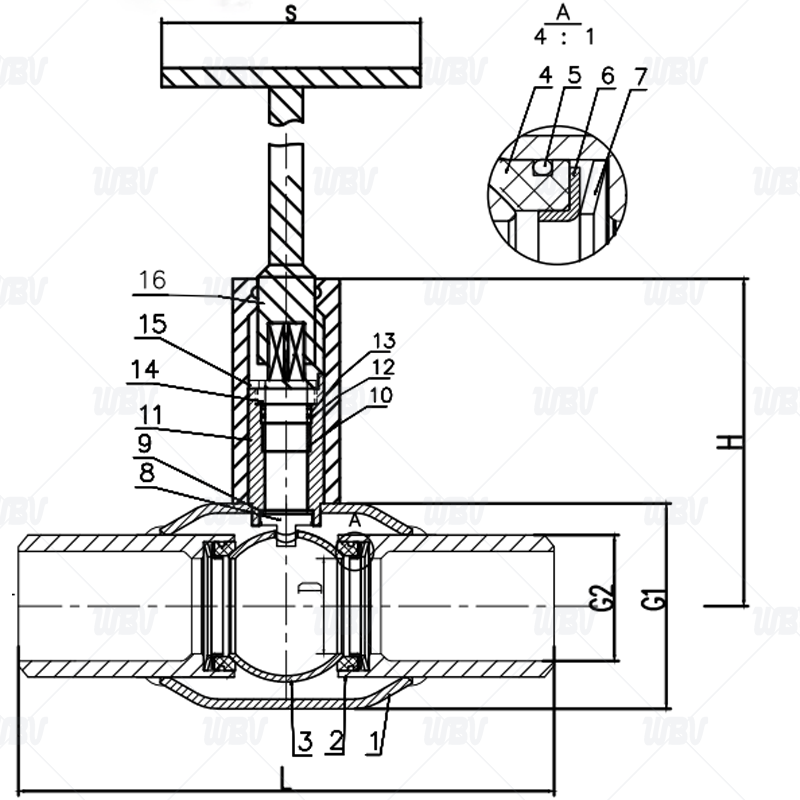

T字手柄
| DN | PN | L | R | D | G1 | G2 | H | h | t | s |
| 25 | 40 | 230 | 实心 | 20 | 48.3 | 33.7 | 100 | 70 | 5 | 230 |
| 32 | 40 | 260 | 实心 | 25 | 60.3 | 42.4 | 120 | 90 | 5 | 230 |
| 40 | 40 | 260 | 3 | 32 | 76.1 | 48.3 | 124 | 94 | 5 | 250 |
| 50 | 25 | 300 | 3.5 | 40 | 88.9 | 60.3 | 134 | 100 | 5 | 250 |

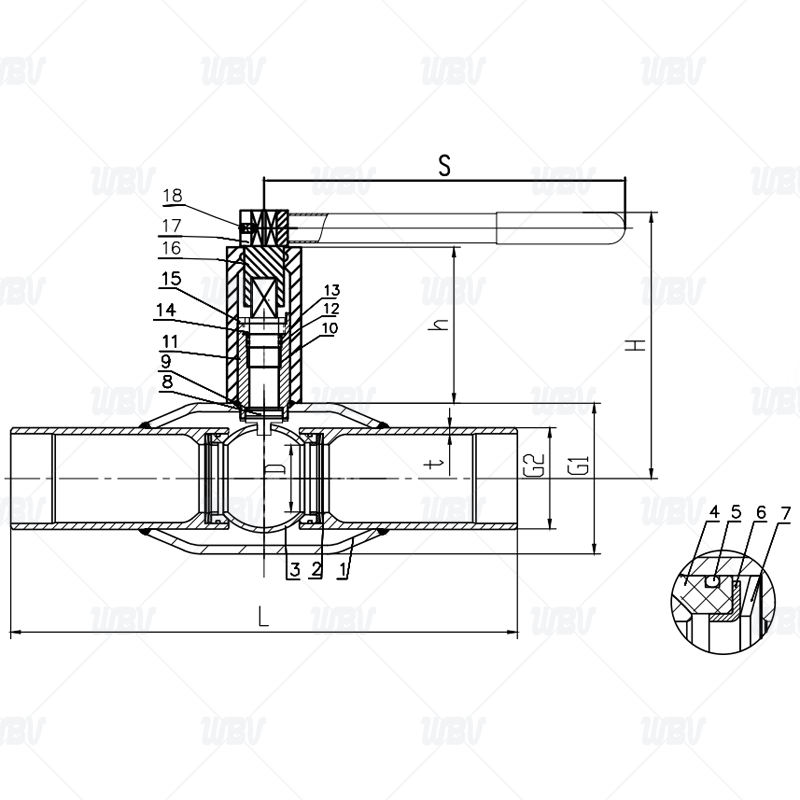

在世手柄
| DN | PN | L | R | D | G1 | G2 | H | h | t | s |
| 65 | 25 | 300 | 3.5 | 50 | 108 | 76.1 | 134 | 53 | 5 | 290 |
| 80 | 25 | 300 | 4.5 | 65 | 127 | 88.9 | 142 | 65 | 5 | 310 |
| 100 | 25 | 325 | 5 | 80 | 159 | 114 | 172 | 75 | 6 | 380 |
阀杆扭矩
| 公称通径 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| 扭矩/.MI | 12 | 20 | 35 | 50 | 70 | 90 | 110 |
设计凭据
阀门的设计按Q/320506 FDV01-20132：
1.GB/T 12224-2005《钢造阀门 通常要求》
2.GB/T 12220-1989《通用阀门 标志》
3.GB/T 12223-2005《部门回转阀门驱动装置的衔接》
4.JB/T 12006-2014《钢管焊接阀门》
5.GB/T 37827-2019.《城镇供热焊接球阀》
产品零件表
在世手柄
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 体管 | 20# | 10 | 轴承 | 低碳钢+PTFE |
| 2 | 收受 | 20# | 11 | 支管 | 20# |
| 3 | 球 | 304 | 12 | 阀杆O型圈 | 氟塑橡胶FKM |
| 4 | 阀座 | PTFE+C | 13 | 垫圈 | PTFE+C |
| 5 | 阀座O型圈 | 氟塑橡胶FKM | 14 | 填料压盖 | 20# |
| 6 | 支持环 | 60Si2Mn | 15 | 限位块 | Q235 |
| 7 | 碟簧 | 60Si2Mn | 16 | 衔接套 | 35# |
| 8 | 阀杆 | 2Cr13 | 17 | 手柄 | 25# |
| 9 | 止推垫 | PTFE+C | 18 | 内六角紧定钉 | 35# |
T字手柄
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 体管 | 20# | 9 | 止推垫 | PTFE+C |
| 2 | 收受 | 20# | 10 | 轴承 | 低碳钢+PTFE |
| 3 | 球 | 304 | 11 | 支管 | 20# |
| 4 | 阀座 | PTFE+C | 12 | 阀杆O型圈 | 氟塑橡胶FKM |
| 5 | 阀座O型圈 | 氟塑橡胶FKM | 13 | 垫圈 | PTFE+C |
| 6 | 支持环 | 60Si2Mn | 14 | 填料压盖 | 20# |
| 7 | 碟簧 | 60Si2Mn | 15 | 限位块 | Q235 |
| 8 | 阀杆 | 2Cr13 | 16 | 手柄 | 25# |
