200X不锈钢稳压减压阀 200X S.S. equalizer regulator SK200X-16P

欢迎来到WBV佰利乐官方网站 E-mai

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力节造收受系统。使用时，当调定出口压力后，能自动维持不变出口压力。本产品利用导阀自力节造，不必要其它装置和能源，保养轻便，压力节造正确度高，受进口压力和流量影响幼，减压稳压靠得住。宽泛用于高层构筑、生涯区等供水管网系统及城市供水工程。

当阀门从进口端给水时，水流过针阀进入主阀节造室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关关＝谠焓抑粘∨潘，此时主阀节造室内压力升高并关关主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，节造室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀节造室压力降落。进口压力使主阀开启。在不变状态下，节造室进水、排水一样，主阀开度不变，出口压力不变。

调节导阀弹簧即可设定出口压力。

产品详情

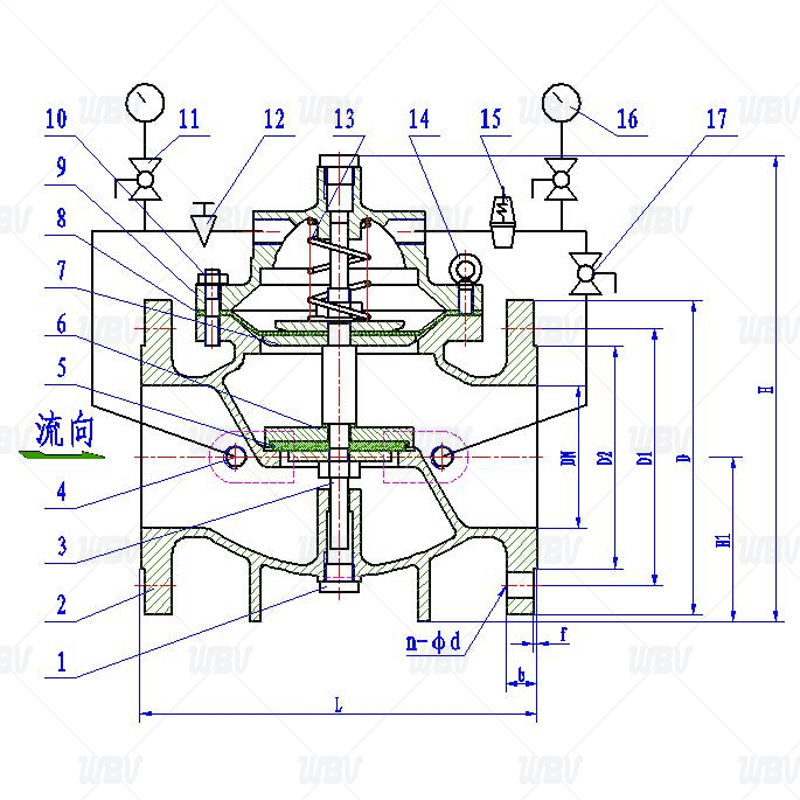

产品图纸


产品尺寸

DN	L	A	A1	H	H1	F	D			D1			D2			n-Φd
DN	L	A	A1	H	H1	F	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	760	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

技术资料

1.产品设计尺度：CJ/T219-2005

2.结构长度尺度：GB/T12221-2005

3.法兰尺度：GB/T9113.1-2000

4.试验尺度：GB/T13927-2022

产品零件表

序号	名称	材质	序号	名称	材质
1	螺塞	CF8/WCB	10	螺柱、螺母	CF8
2	阀体	CF8/WCB	11	球阀	CF8
3	阀杆	CF8/2Cr13	12	针阀	CF8
4	微型过滤器	CF8	13	弹簧	50CrVA
5	密封圈	NBR	14	吊环	CF8/WCB
6	阀盘	CF8/WCB	15	导阀	CF8
7	压板	CF8/WCB	16	感应器压力表	CF8
8	橡胶膜片	EPDM	17	球阀	CF8
9	阀盖	CF8/WCB	-	-	-

工作道理

进入压力 P1 通过导管和针阀 16（参看结构图）进入主阀的节造室，并成立向下的压力 F3。出口压力 P2 也通过导管作用在导阀 15 的隔阂下并与导阀的调节弹簧相匹敌。当下游压力超过导阀弹簧设定值时，导阀关关＝谠焓夷诘乃隽课 0，可变压力 F3 达到最大值，则主阀盘紧压阀座减压阀关关。当下游压力幼于导阀弹簧设定值时，导阀开启，节造室内压力水将通过导阀 15、球阀 17 渗出到下游。由于针阀开度。1/4~1/2），并且入口导管比出口导管直径幼，所以渗出速度大于入口压力补水速度，由此节造室内的压力 F3 减幼，一向作用在主阀盘 6 下面的入口压力 P1 将主阀阀盘托起，从而打开减压阀。在不变调节状态，渗出量蹬宗补水流量，主阀口开度不变，下游压力不变。

装置和调节

1、主阀最佳的装置方式是水平装置在管线上，阀盖朝上，其它装置方式也可达到使用职能，装置前要彻底断根管路内的杂物。要把稳主阀体表水流标示箭头，依方向装置。装置后应确保没有管路压力作用在阀体及阀内部件上。

2、主阀前要装置一只闸阀和一只过滤器，阀后也要装置一只闸阀。以便于维建。

3、主阀上的过滤器 18 要定期洗濯。

4、通水前必须彻底冲刷管路系统。

5、对沉要给水管路应装置旁通阀。

6、调压步骤：

（1）关关上游隔离阀，开启下游隔离阀泄压，使下游压力降低 0.1Mpa 以来，关关下游隔离阀；

（2）将导阀调节螺钉拧至最上方地位；

（3）慢慢开启上游隔离阀至全开；

（4）慢慢向下拧紧导阀调节，出口压力将逐步升高，直到设定值时将调节阀螺钉锁定；

（5）若是调压过甚，须从第一步起头沉新调，即只能从低压往高压调。
