产品展示
产品详情

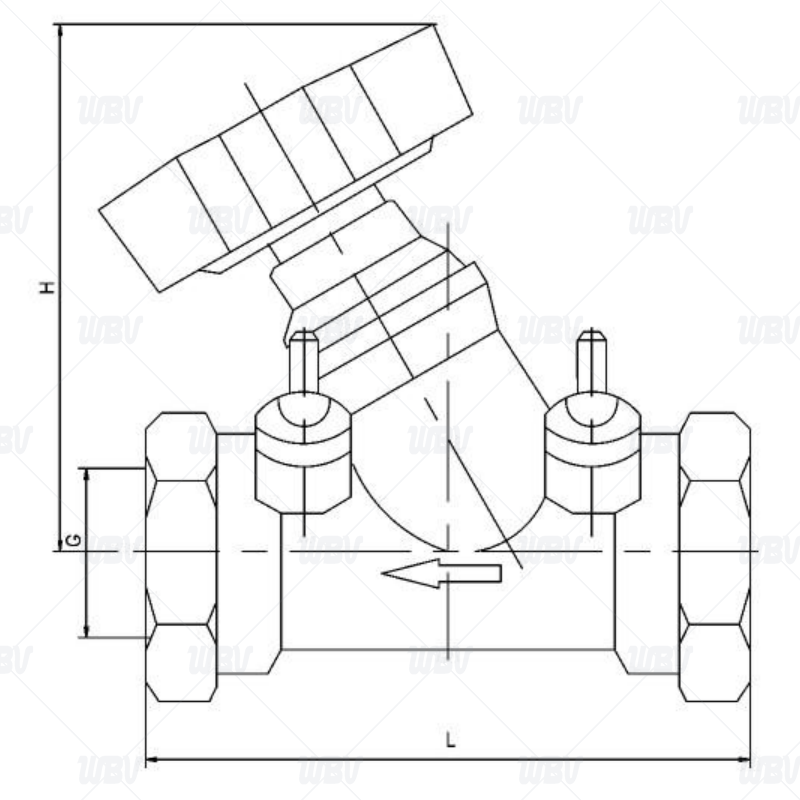

产品图纸
产品尺寸
| DN | G | L | H |
| 15 | 1/2" | 75 | 90 |
| 20 | 3/4" | 75 | 100 |
| 25 | 1" | 79 | 100 |
| 32 | 1 1/4" | 85 | 110 |
| 40 | 1 1/2" | 97 | 118 |
| 50 | 2" | 103 | 120 |
技术资料
1.执行尺度 GB/T 12224
2.结构长度尺度 GB/T 12221-2005
3.衔接尺寸尺度 ISO 228-1-2000
4.试验尺度 GB/T 13927-2022 | API 598-2023
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | WCB/CF8/CF8M | 6 | 阀杆 | 2Cr13/CF8/CF3M |
| 2 | 阀盖 | WCB/CF8/CF8M | 7 | 垫片 | PTFE/钢带石墨缠绕PTFE/Tape graphite winding |
| 3 | 闸板 | WCB/CF8/CF8M | 8 | 手轮 | PA |
| 4 | 阀芯 | 硅黄铜/CF8 | 9 | 填料 | PTFE/柔性石墨PTFE/Flexible graphite |
| 5 | 密封圈 | PTFE/双面O型圈 | 10 | 测压嘴 | H59-1+EPDM密封 |
