您当前的地位:首页 / 产品展示 / 锻钢球阀 / 铸造法兰固定球阀 Q347HF-40 A105
产品展示
产品详情

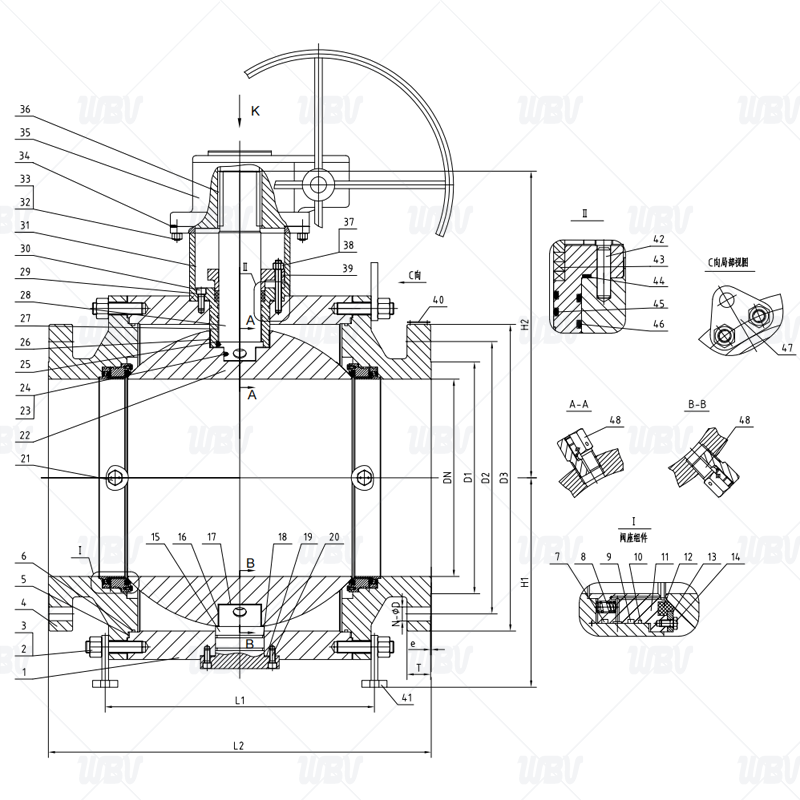

产品图纸
产品尺寸
| DN | D | D1 | D2 | D3 | L1 | L2 | H1 | H2 | T | e | N-?D |
| 800 | 779 | 960 | 1030 | 1135 | 1064 | 1510 | 825 | 1125 | 76 | 2 | 24-?58 |
技术资料
1. 阀门的设计、造作按GB/T 19672-2021的划定;
2. 阀门的结构长度按GB/T 19672-2021或用户要求的划定;
3. 阀门的衔接尺寸按JB/T 79-2015的划定;
4. 阀门的检验和试验按GB/T 19672-2021的划定;
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | ASTM A105 | 25 | 止推垫片 | PTFE |
| 2 | 全螺纹螺柱 | ASTM A193 B7 | 26 | 衬套 | 304+PTFE |
| 3 | 六角螺母 | ASTM A194 2H | 27 | 衬套 | 304+PTFE |
| 4 | 连收受 | ASTM A105 | 28 | 阀杆 | 20Cr13 |
| 5 | A型金属缠绕垫 | 304+柔性石墨 | 29 | 压盖 | ASTM A105+ENP |
| 6 | O型圈 | VITON B | 30 | 内六角圆柱头螺钉 | 35# |
| 7 | O型圈 | VITON B | 31 | 支架 | ASTM A29 1025 |
| 8 | 弹簧 | INCONEL-X750 | 32 | 全螺纹螺柱 | ASTM A193 B7 |
| 9 | O型圈 | VITON B | 33 | 六角螺母 | ASTM A194 2H |
| 10 | 防火圈 | 编织柔性石墨 | 34 | 销 | ASTM A29 1035 |
| 11 | 阀座支持圈 | ASTM A182 F304 | 35 | 蜗轮 | 组件 |
| 12 | 密封圈 | PTFE | 36 | 平键(C型) | ASTM A29 1045 |
| 13 | 阀座压板 | ASTM A276 304 | 37 | 全螺纹螺柱 | ASTM A193 B7 |
| 14 | 六角头全螺纹螺柱 | 304 | 38 | 六角螺母 | ASTM A194 2H |
| 15 | 下轴 | ASTM A105+ENP | 39 | 填料压盖 | ASTM A216 WCB |
| 16 | 衬套 | 304+PTFE | 40 | 铭牌 | 304SS |
| 17 | 减磨垫 | PTFE | 41 | 脚架 | ASTM A29 1025 |
| 18 | O型圈 | VITON B | 42 | 销 | ASTM A29 1035 |
| 19 | A型金属缠绕垫 | 304+柔性石墨 | 43 | 填料 | 柔性石墨 |
| 20 | 内六角圆柱头螺钉 | 35# | 44 | A型金属缠绕垫 | 304+柔性石墨 |
| 21 | 注脂阀 | C.S+Zn | 45 | O型圈 | VITON B |
| 22 | 球体 | ASTM A182 F304 | 46 | O型圈 | VITON B |
| 23 | 静电弹簧 | 304SS | 47 | 吊耳 | ASTM A29 1025 |
| 24 | 静电钢球 | 304SS | 48 | 排污放空阀 | C.S+Zn |
